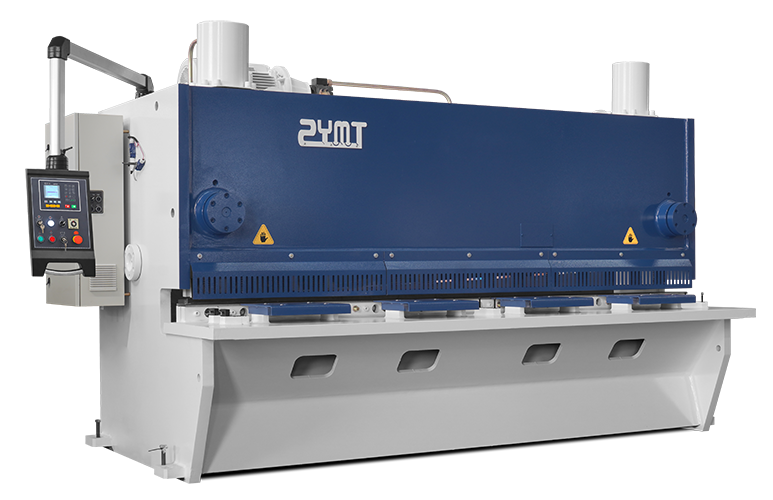

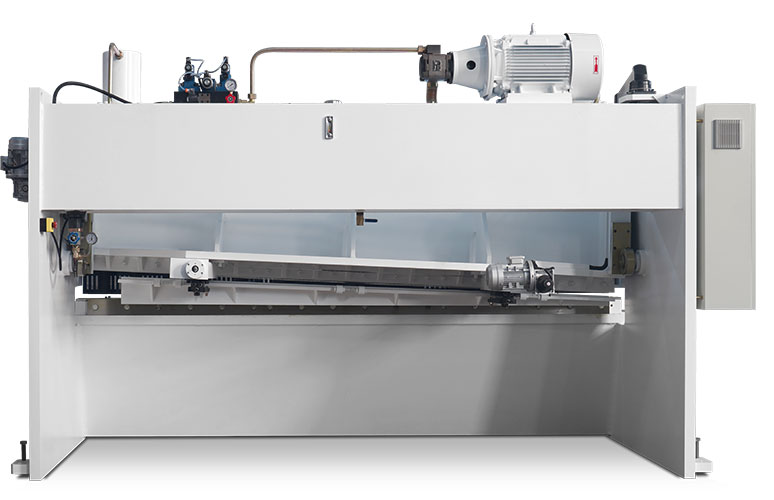

QC11Y/K

系列液压闸式(数控)剪板机

产品特点：

机架、刀架采用钢结构件，上刀架经回火处理消除其内应力，刚性强、组织稳定性好。
刀架在油缸的作用下，沿导轨上下运动，实现剪板动作。
后挡料采用滚珠丝杠传动,挡料距离的调节由电机驱动。定位准确，运行快速平稳。
压料机构由一组压料油缸组成，压料油缸在压力油作用下，克服弹簧的拉力压紧板料。
在剪切完成后，借助于弹簧的拉力而复位。
为方便较宽板料的剪切，在机器的正面设有前托料架。其中一个设有标尺及侧定位挡块。
液压系统有超负荷溢流安全保护，油位高度清晰直观显示，机床可在额定负载下连续工作
16 小时，液压系统保证无泄漏且加工持续稳定，精度高。

标准配置介绍

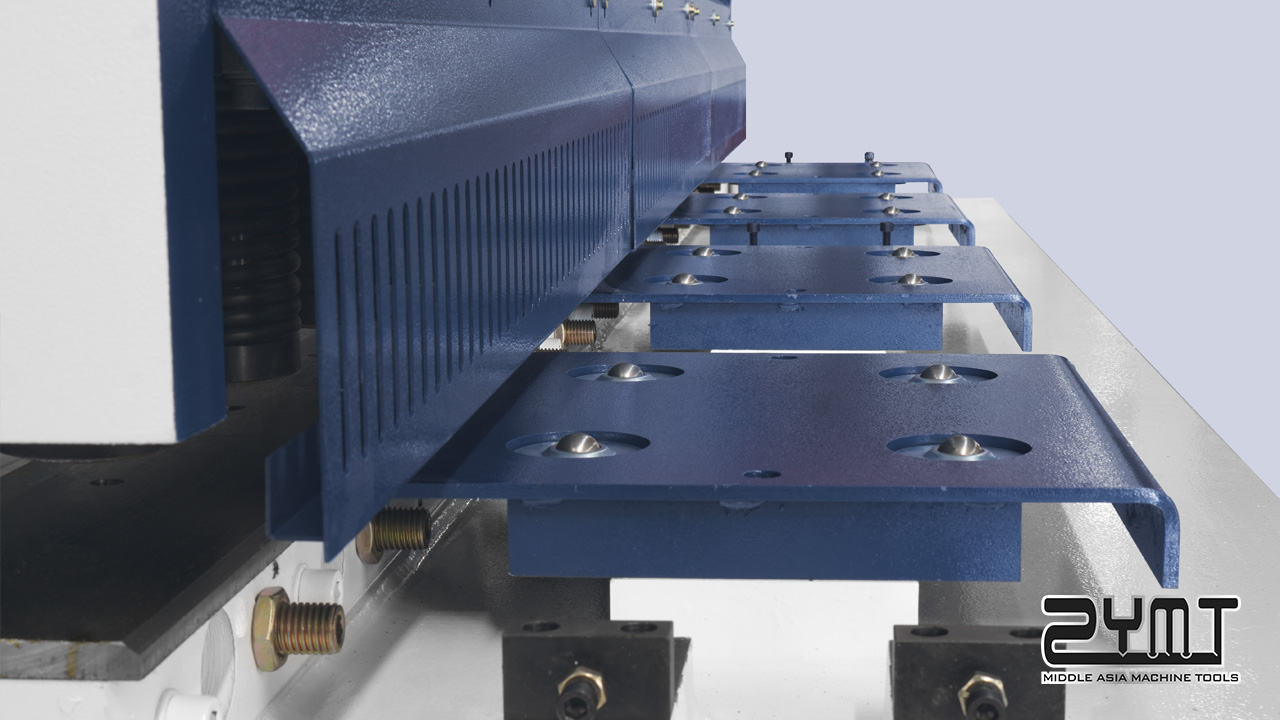

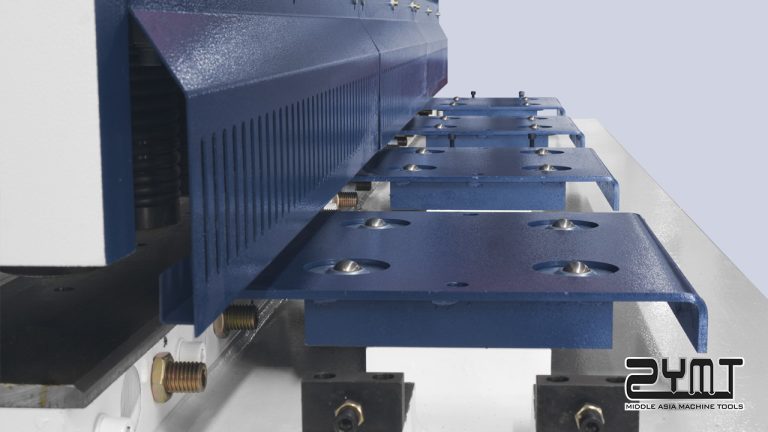

前送料

送料滑板上安装了万向活动滚珠，板材在送料时可顺利推进和轻易改变剪切位置，省时省力，滚珠易拆装，维修方便。

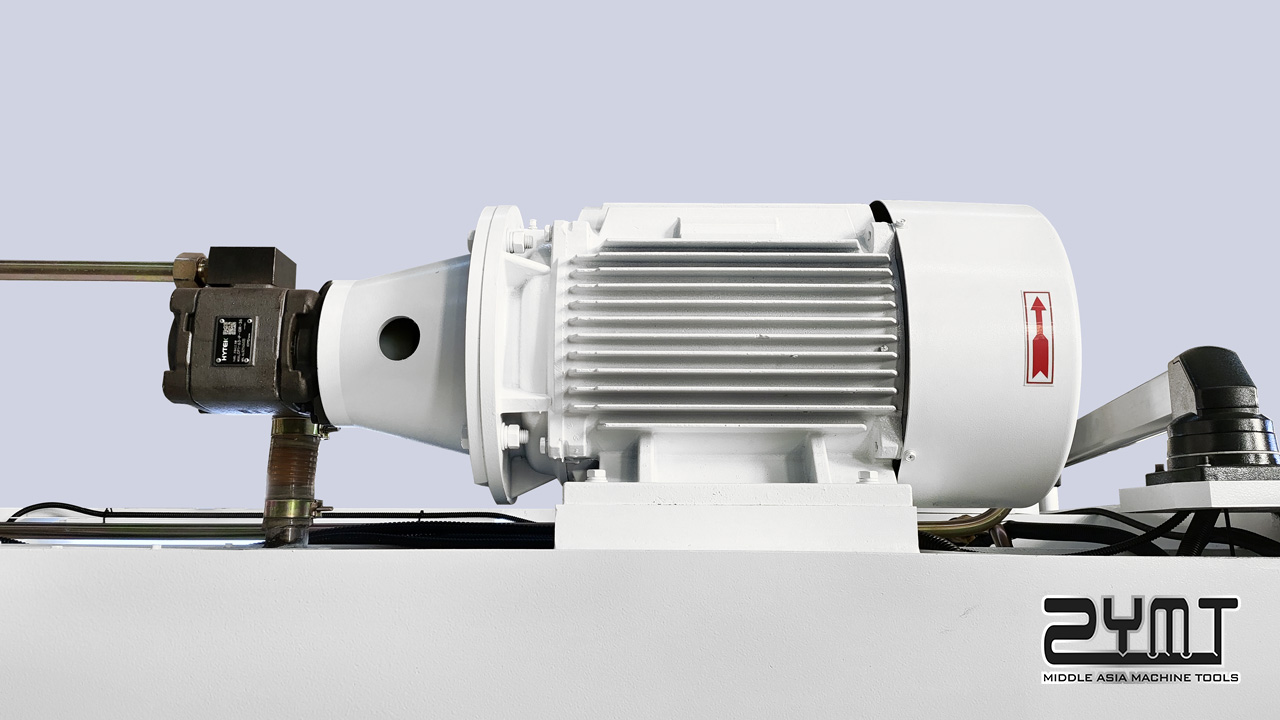

大功率主电机

采用大功率主电机，功率足，动力强。

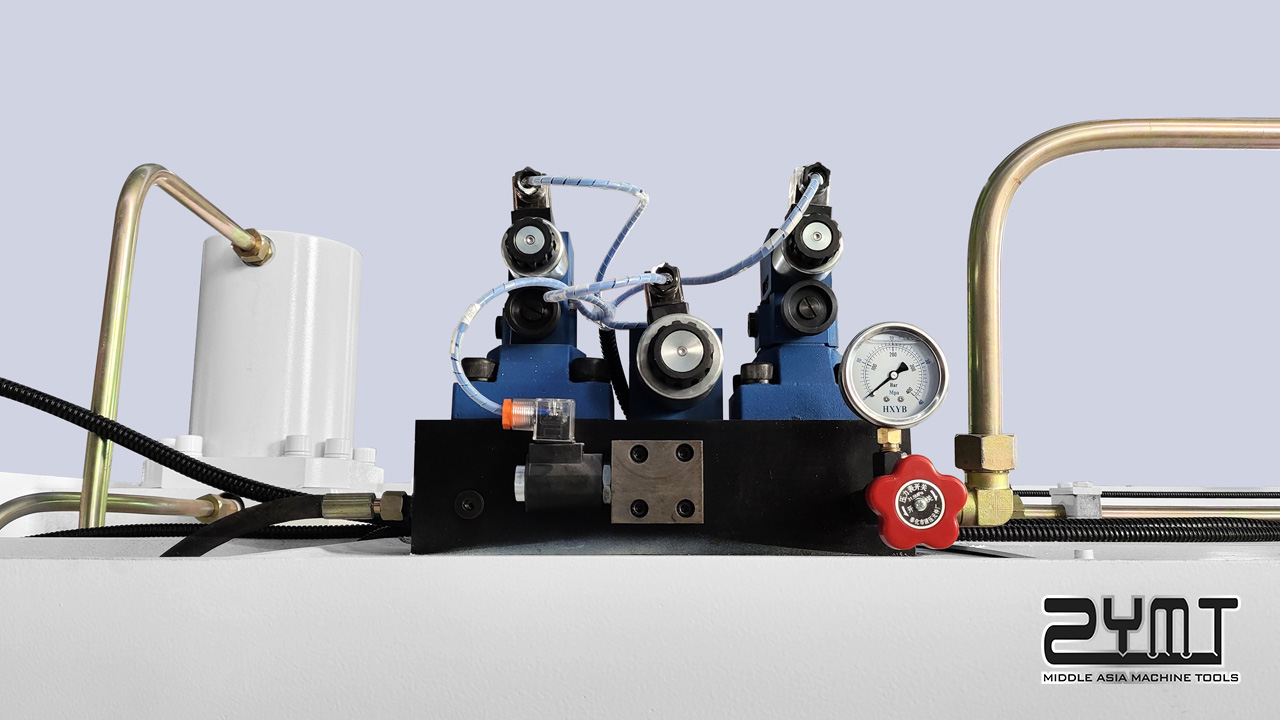

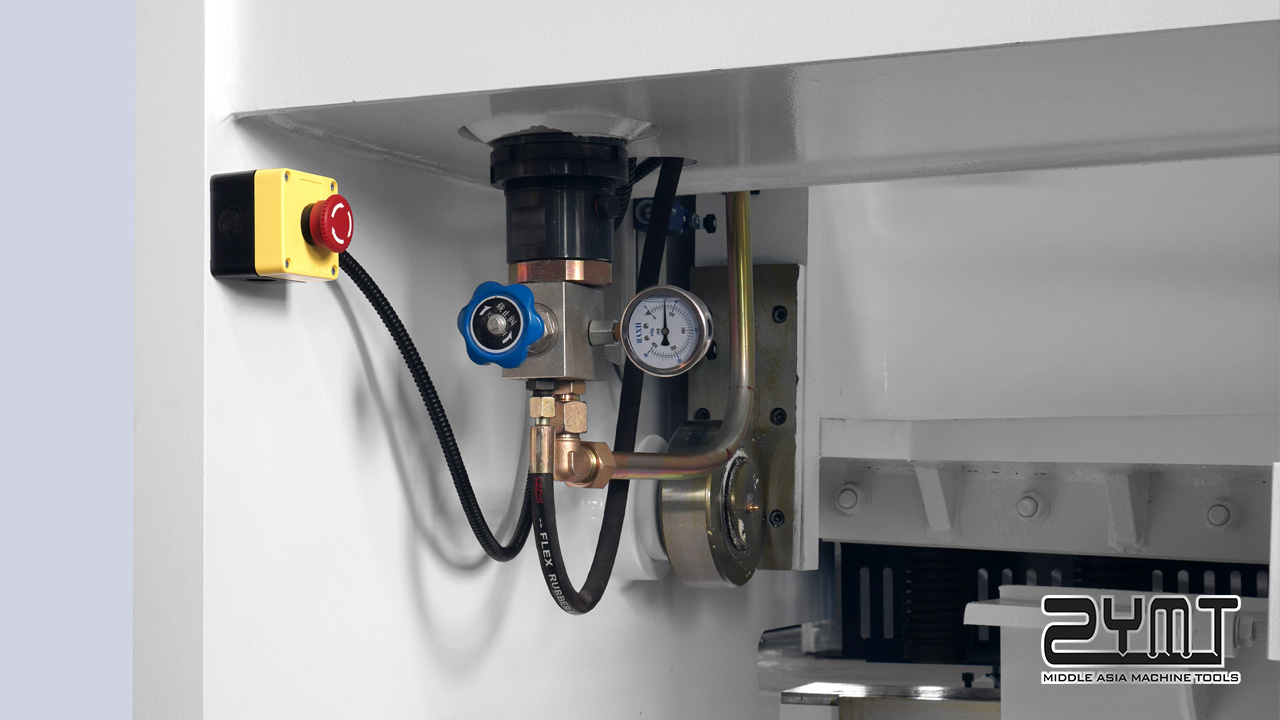

Rexroth液压阀组

液系统集成块设有直动式安全溢流阀，以确保准确的压力调整。

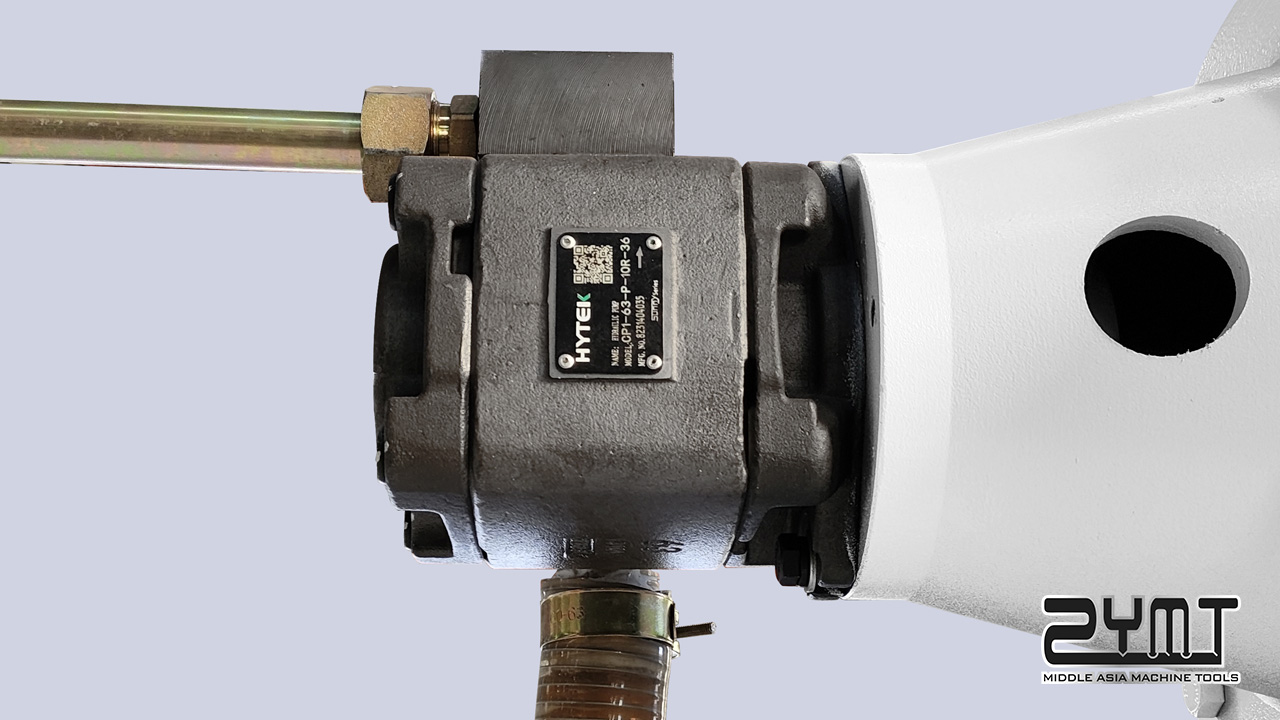

海特克HYTEK油泵

采用内啮合齿轮泵，轴向和径向压力补偿设计，即使在低转速和低粘度下仍保持较高的容积效率，耐高压，对油污不敏感。

E21S数控系统介绍

• 后挡料控制，控制普通电机或变频器；
• 智能定位，双路可编程数字输出；
• 工件计数，40个程序存储，每个程序25个工步；
• 单边定位，退让功能；参数一键备份与恢复；
• 公英制转换，中英文；LCD显示屏；

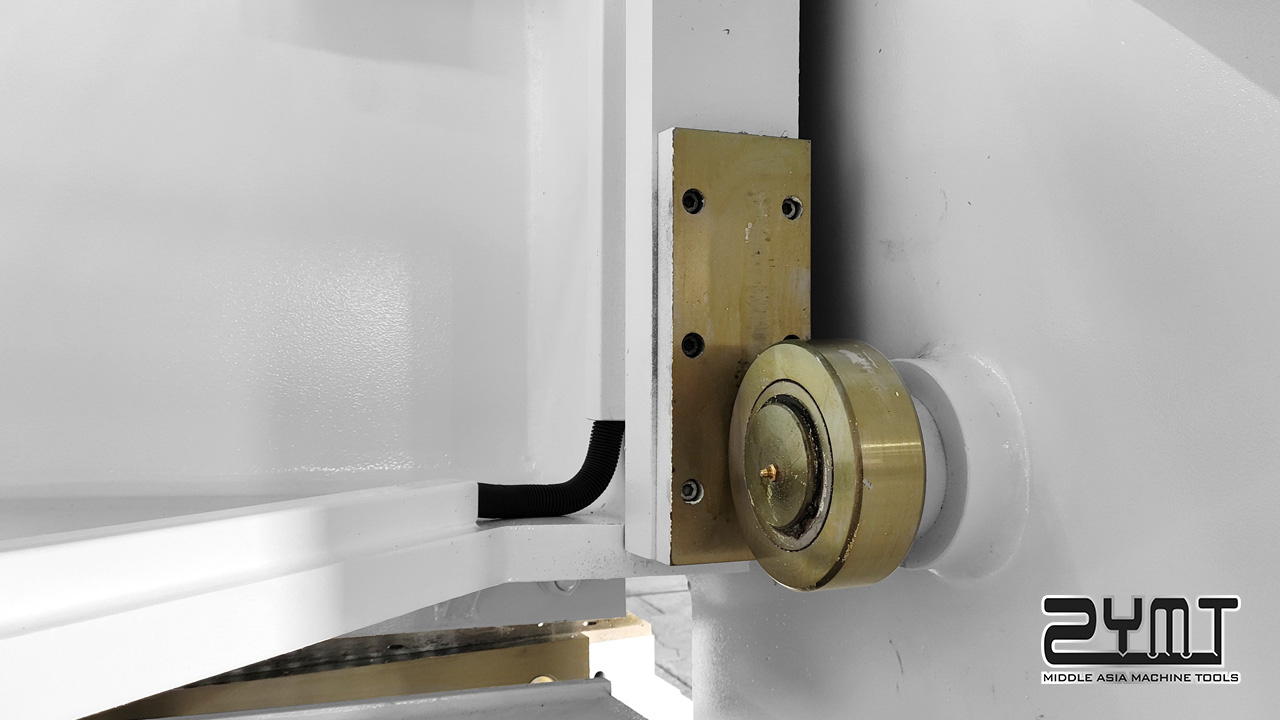

刀架垂直运动

安装在刀架后下方的支承辊内含偏心轴套，通过电机减速机驱动齿轮带动偏心轴套旋转，从而改变上下刀片间间隙，结构简单，操作迅速便捷。

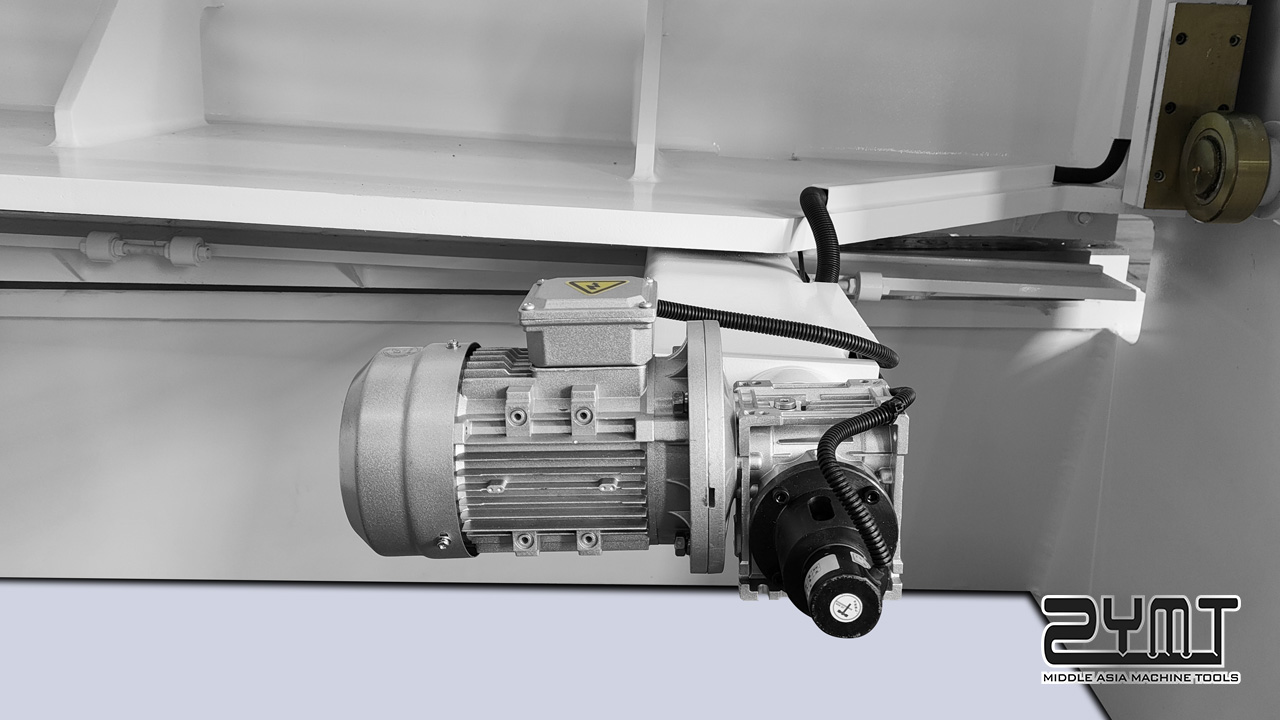

后挡料电机

电动后挡料装置，变频器可快慢调整，并配简易数控装置，具有前进、后退和定位功能。

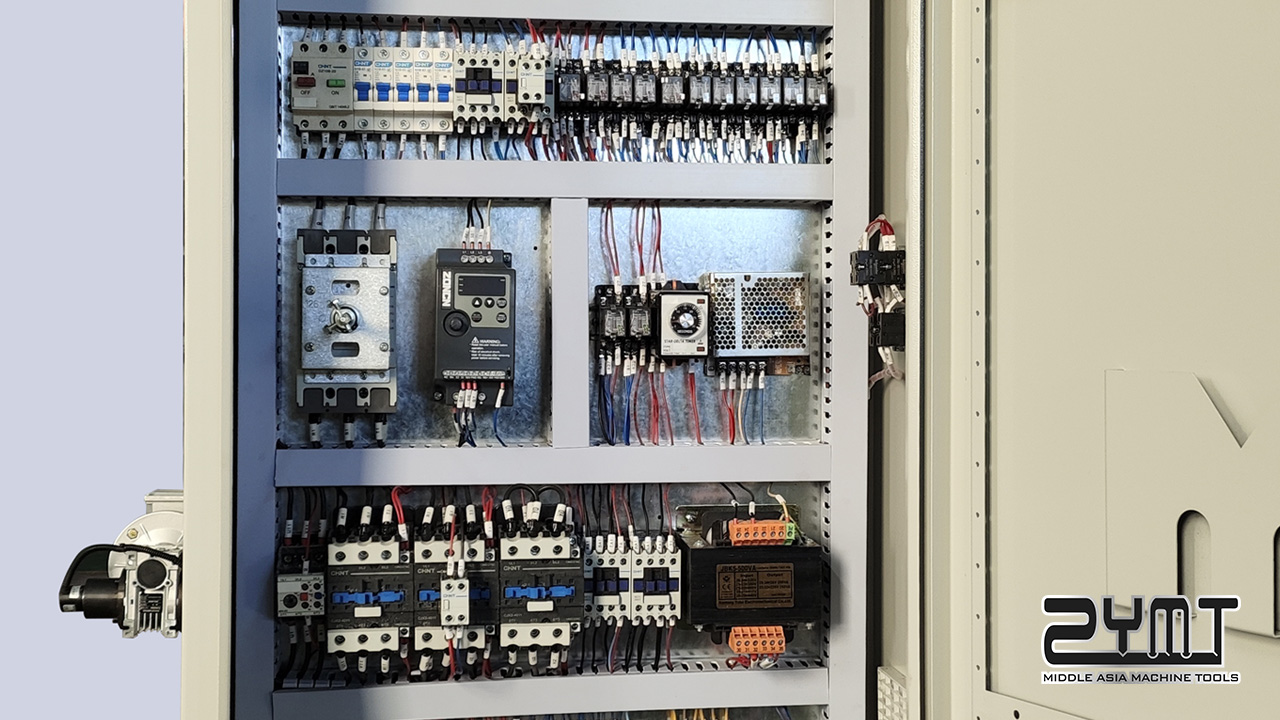

电气箱

主要电器元件采用正泰或进口合资品牌。
电路设计标准规范，方便检测及维修。

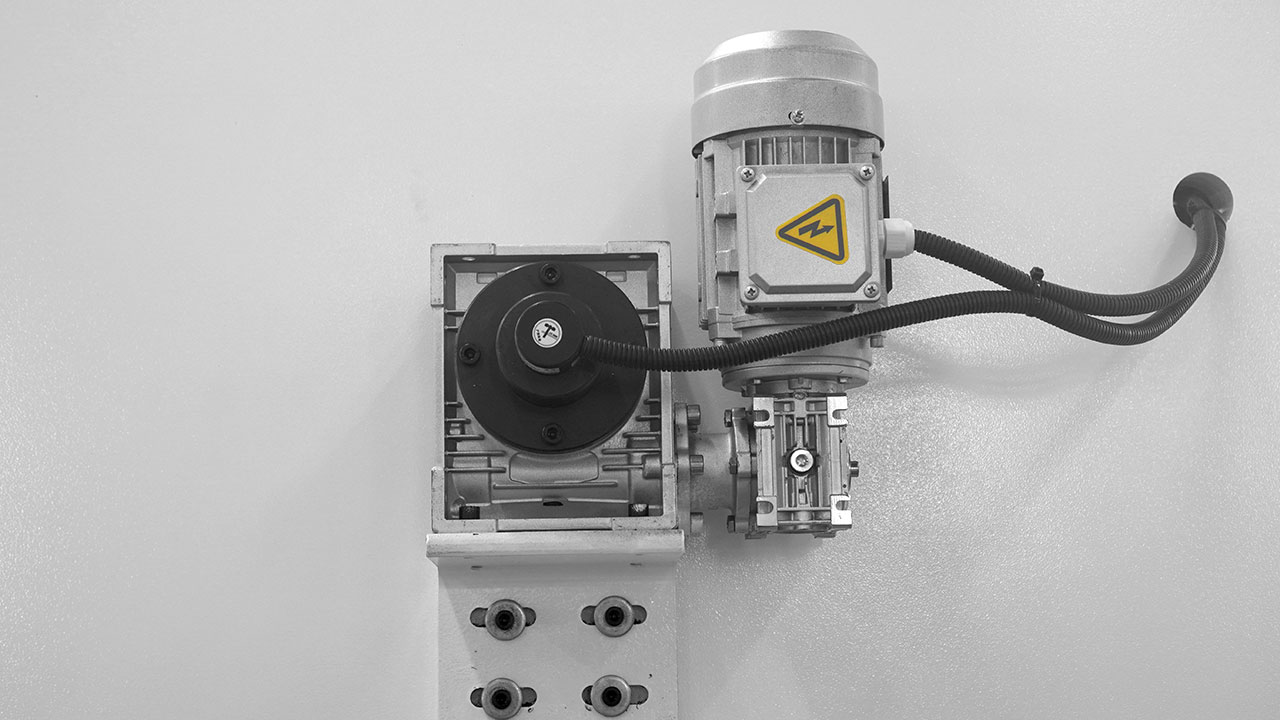

电动调节刀片间隙

采用电机和减速机组成刀片间隙调节结构，控制精准快速。

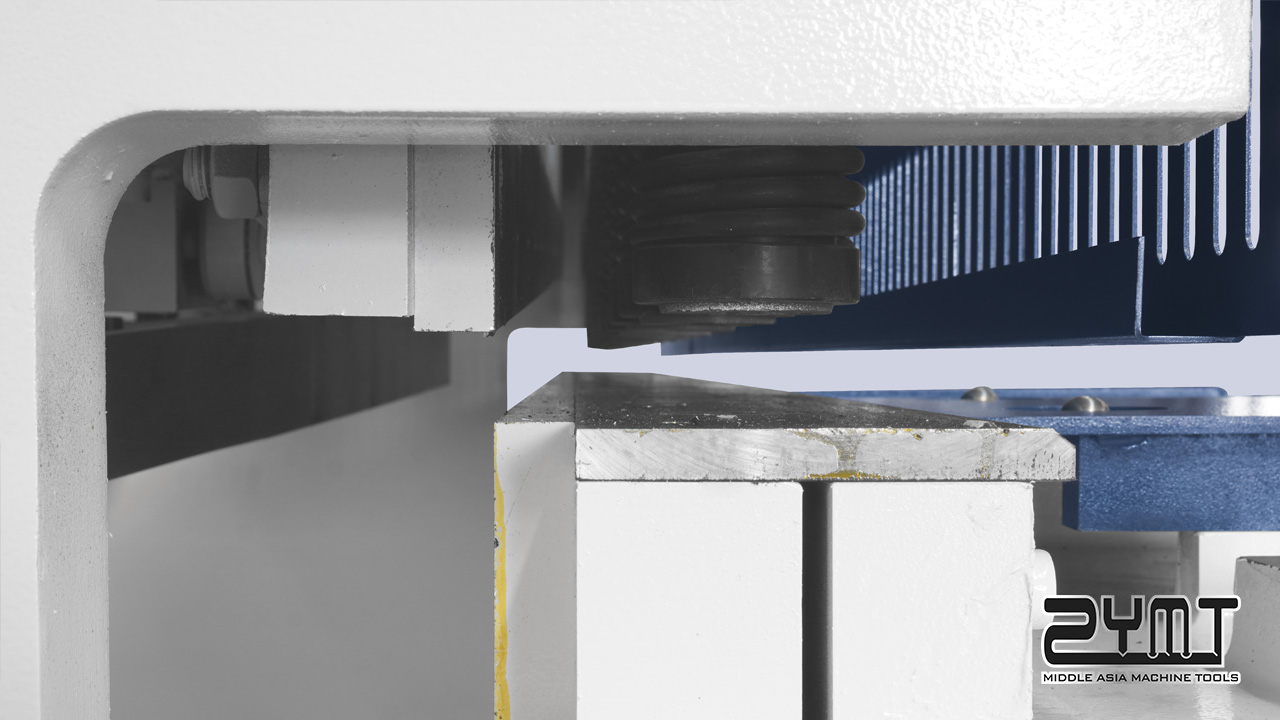

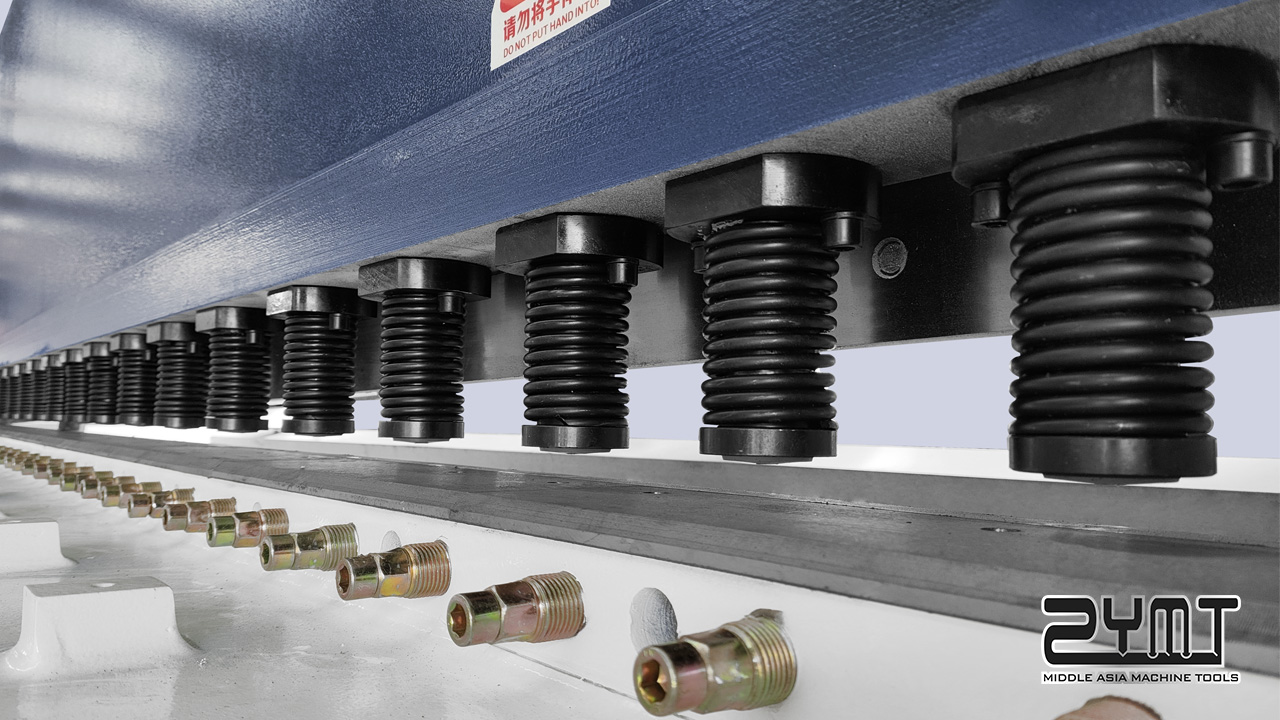

压料油缸

采用60Si2Mn合金钢弹簧，加厚聚氨脂防震垫，加厚抗压底座，加厚底板，进口油封。

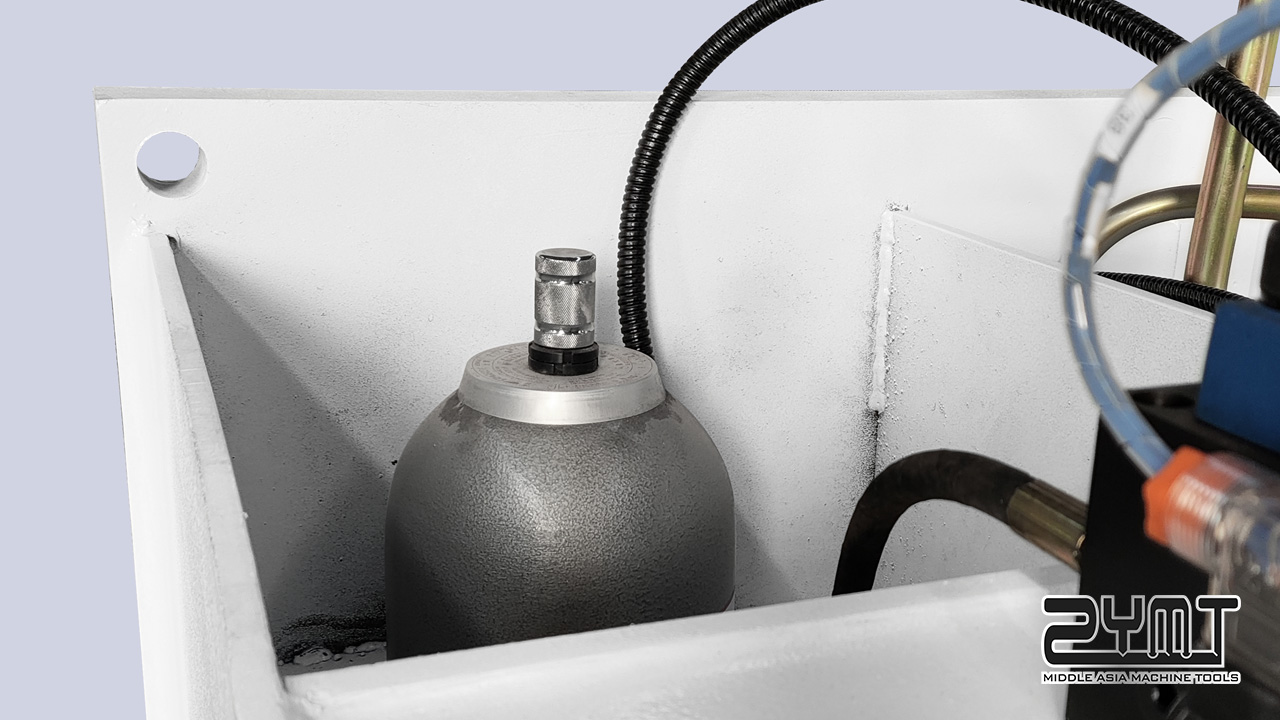

氮气回程

采用氮气回程结构彻底改变了液压剪板机在剪切板料的时候造成扭曲的问题。

矩形工业刀片

采用矩形工业刀片，可换4个角。

QC11Y/K系列技术参数

型号	可剪板厚	可剪板宽	剪切角	后挡料行程	重量（约）	长度	宽度	高度	主电机
	(mm)	(mm)	(°)	(mm)	(Ton)	(mm)	(mm)	(mm)	(Kw)
6×6000	6	6000	0.5~1.5	750	16.8	6650	2300	2460	11
8×6000	8	8000	0.5~1.5	750	18.5	6650	2330	2570	11
10×3200	10	3200	0.5~2	750	8.6	3850	2140	2200	15
10×4000	10	4000	0.5~2	750	10.5	4650	2180	2320	15
10×6000	10	6000	0.5~2	750	23	6650	2400	2800	15
12×2500	12	2500	0.5~2	750	8	3150	1850	2110	18.5
12×3200	12	3200	0.5~2	750	9.4	3850	1820	2310	18.5
12×4000	12	4000	0.5~2	750	11.8	4650	1950	2450	18.5
12×6000	12	6000	0.5~2	750	26	6650	2350	2880	18.5
16×2500	16	2500	1~2.5	750	9.2	3150	2130	2130	22
16×3200	16	3200	1~2.5	750	11.8	3850	2230	2250	22
16×4000	16	4000	1~2.5	750	15.2	4650	2230	2560	22
16×6000	16	6000	1~2.5	750	34	6800	2380	3020	22
20×2500	20	2500	1~3	750	12	3200	2130	2500	30
20×3200	20	3200	1~3	750	14.8	3900	2280	2600	30
20×4000	20	4000	1~3	750	19	4700	2380	2850	30
20×6000	20	6000	1~3	750	43	6800	2600	3360	30
25×2500	25	2500	1~3.5	750	14.7	3200	2130	2620	37
25×3200	25	3200	1~3.5	750	19	3900	2230	2810	37
25×4000	25	4000	1~3.5	750	24	4700	2380	2860	37
30×2500	30	2500	1~4	750	19	3200	2280	3010	45
30×3200	30	3200	1~4	750	26	3900	2380	3110	45
参数如有变动，恕不另行通知。Parameters change without notice.
