WC67K

系列(E300P) 液压板料数控折弯机

产品特点：

采用大型落地螳铣床对折弯机机架进行整体加工。
锻压材质轴体，刚性大弹性好，有微调装置，抗偏载弱。
用户可定制模具分段10,15,20,30,50,100,300(cm)。
采用ESTUN或DELEM品牌数控系统，供用户选配。
采用滚珠丝杆及直线导轨，由伺服电机驱动，后挡料定位快速精准。
挡指高度由整体调节设计，可手动调节挡指高度。
提高更换模具更换速度，提升工作效率。

查看其他型号图片

标准配置介绍

折弯模具集成

用户可根据需求自由选择双V同芯模具和多V模具，也可定制模具。模具由锻造加工而成，精度高，硬度高，耐磨，耐冲击。配有托料架。

滑块返程位置及慢下位置调节

滑块的返程及慢下位置集成在一起调节，简单快捷，并采用工业级触发开关，稳定耐用。

主电机+海特克油泵

采用品牌铜芯电机和液压泵组合的动力系统，稳定耐用。

高强度扭轴同步结构

采用机械式同步机构，结构简单、稳定可靠，具有本机器所需的同步精度，一般不需经常维修能保持长期使用。

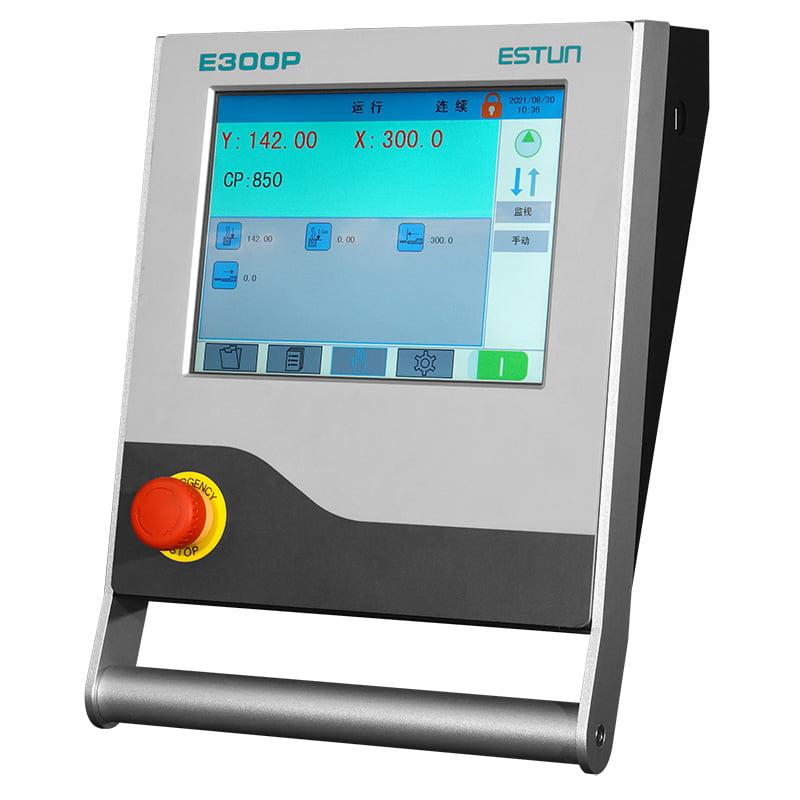

E300P数控系统介绍

• 采用10”高清全彩色LCD触摸显示屏
• CAN总线控制方式的X，Y, R伺服轴；
• 挠度补偿支持机械/液压两种模式；
• 内置机床动作逻辑，多种动作模式；
• 内置模具库、材料表可编辑；
• I/O端口可自由配置；
• 配置USB接口，方便备份升级；
• 内置参数备份/恢复功能；
• 中/英文可选，公/英制可选

数控后挡料精确后定位

X轴采用直线导轨、滚珠丝杆、伺服电机驱动，保证X轴的精准定位，具有快速响应，定位精准的特点。

高精度挡指

每台折弯机配有多个高精度挡指，挡指具有微调装置；横梁上配有双直线导轨，使挡指达到更高的精度。

手动调节横梁高度

采用手轮调节横梁高度，高强度螺丝强固连接部件，并配有位置锁定螺丝。

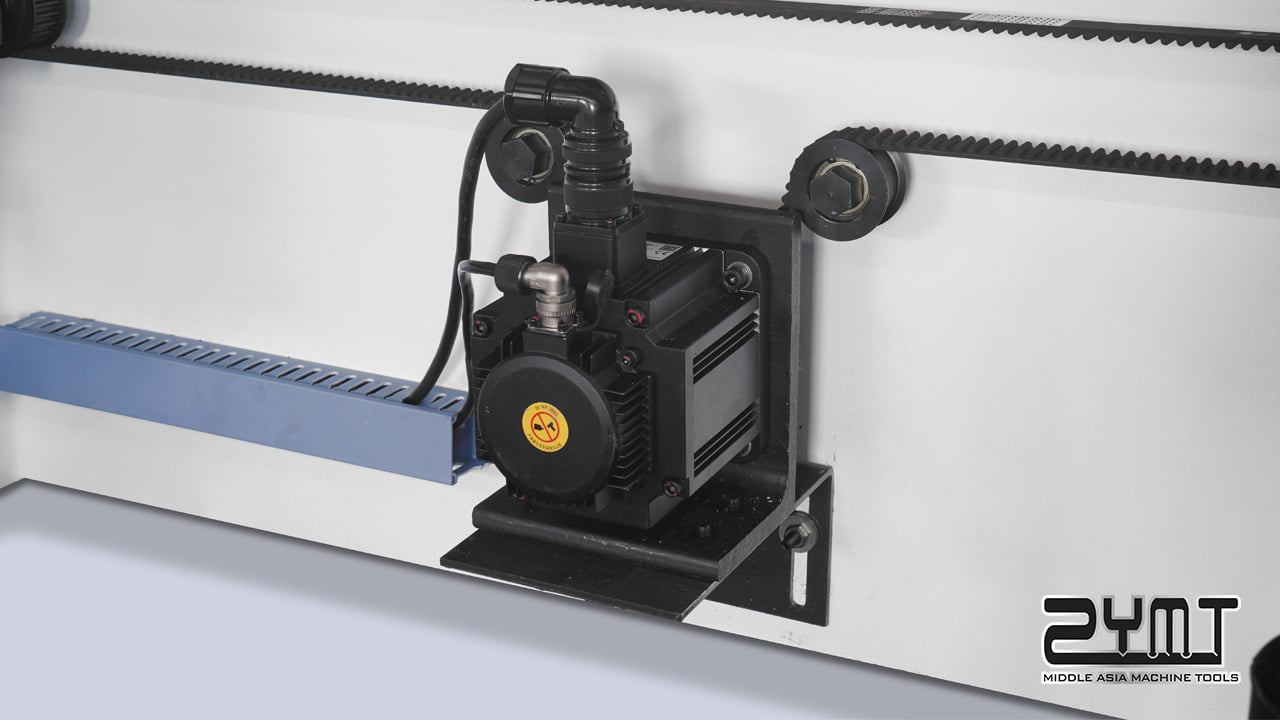

X轴伺服电机

采用工业级无刷伺服电机驱动X轴，配合静音同步带，具有同步精准的特点。

选配介绍

挠度补偿工作台(手动)

采用手动式机械挠度补偿，有数字显示补偿量，提高工件的折弯效果，具有免维护，补偿准确的特点。

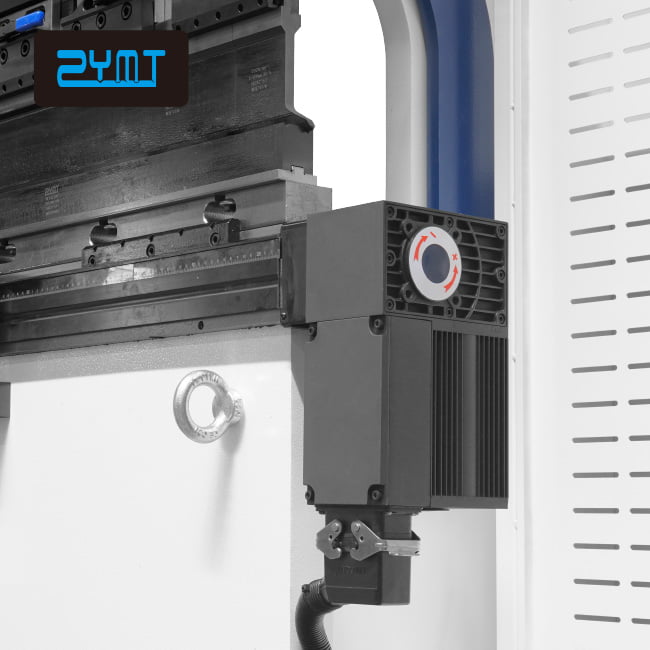

挠度补偿工作台(电动)

采用电动机械挠度补偿，数控系统自动调节补偿量，能提高工件的折弯效果，具有免维护，补偿准确的特点。

多V模具

用户可根据需求选择模具的规格。模具由锻造加工而成，精度高，硬度高，耐磨，耐冲击。

DSP激光保护

一旦有遮挡物进入保护区，机器立即停止，保护了折弯操作工人身安全，避免事故发生。

光电保护(安全光幕)

输出触点串联互检，安全性能高。良好的抗光干扰能力，保护了折弯操作工人身安全。

折弯机保护装置

多种操作模式如“正常模式”、“折盒模式”和“抑制模式”，满足加工不同形状零件的安全保护要求。

液压油风冷却器

由热交换效率高的铝合金材料制成。以空气为冷却源，高效节能环保。

加大开启高度和加高型模具

用户可定制滑块开启高度，用以制作非常规产品。

工业空调机

选用性能优良的工业空调，给电器箱的电气元件提供相对低温的工作运行环境。

WC67Y/K系列技术参数

型号	公称压力	工作台长度	立柱间距	喉口深度	滑块行程	最大开启高度	主电机功率	机器重量	外形尺寸
	（KN）	（mm）	（mm）	（mm）	（mm）	（mm）	（kw）	（吨）	LxWxH（mm）
30T/1600	300	1600	1200	180	90	280	4	1.8	190012001850
40T/1600	400	1600	1200	220	110	330	4	2.4	190013002000
40T/2200	400	2200	1650	220	110	330	5.5	2.5	250013002050
40T/2500	400	2500	1980	220	110	330	5.5	2.7	280013002050
50T/2200	500	2200	1650	220	110	330	5.5	2.6	250013002050
50T/2500	500	2500	1980	220	110	330	5.5	2.8	280013002050
63T/2500	630	2500	1980	260	120	350	5.5	3.8	280014002150
63T/3200	630	3200	2655	260	120	350	5.5	4.3	350014002150
80T/2500	800	2500	1980	320	120	380	7.5	4.5	280015002300
80T/3200	800	3200	2655	320	120	380	7.5	5.4	350015002300
80T/4000	800	4000	3355	320	120	380	7.5	6.8	430015002300
100T/2500	1000	2500	1980	320	150	410	7.5	5.2	280016002300
100T/3200	1000	3200	2655	320	150	410	7.5	6.2	350016002400
100T/4000	1000	4000	3355	320	150	410	7.5	7.6	430016002400
125T/2500	1250	2500	1980	320	150	410	11	5.4	280016002300
125T/3200	1250	3200	2655	320	150	410	11	6.4	350016002400
125T/4000	1250	4000	3355	320	150	410	11	7.8	430016002400
160T/3200	1600	3200	2655	320	200	470	11	9	350017502550
160T/4000	1600	4000	3355	320	200	470	11	10.3	430017502550
160T/5000	1600	5000	4000	320	200	470	11	14	530018502950
160T/6000	1600	6000	5000	320	200	470	11	16.8	630018502950
200T/3200	2000	3200	2655	320	200	470	11	9.6	350017502550
200T/4000	2000	4000	3355	320	200	470	11	10.8	430017502550
200T/5000	2000	5000	4000	320	200	470	11	15	530018502950
200T/6000	2000	6000	5000	320	200	470	11	17.3	630018502950
250T/3200	2500	3200	2520	400	250	530	18.5	15.8	350018503250
250T/4000	2500	4000	2920	400	250	530	18.5	17.8	430018503250
250T/5000	2500	5000	4000	400	250	530	18.5	20.5	530019503350
250T/6000	2500	6000	5000	400	250	530	18.5	23	630019503350
300T/3200	3000	3200	2520	400	250	540	22	17.5	350019503300
300T/4000	3000	4000	2920	400	250	540	22	19	430019503300
300T/5000	3000	5000	4000	400	250	540	22	23	530020503400
300T/6000	3000	6000	5000	400	250	540	22	26.5	630020503400
400T/4000	4000	4000	2920	400	250	540	30	22	430021503400
400T/5000	4000	5000	4000	400	250	540	30	29	530022503400
400T/6000	4000	6000	5000	400	250	540	30	34	630022503400
参数如有变动，恕不另行通知，以上机型可采用双机联动。
