ZYB

系列(SVP)

电液伺服阀控折弯机

产品特点:

机身采用整体钢板焊接结构,经大型回火炉设备回火处理,消除焊接应力和加工应力引起的变形,保证机床的精度保持性。
进口国际知名品牌电液伺服阀及光栅尺构成精准控制方式。
滑块位置反馈精度高,运行准确平稳,同步性能好,折弯精度、滑块重复定位精度高。
后挡料采用功能更为齐全的精密数控后挡料机构。
液压系统采用集成式控制系统,减少了管路安装,克服漏油现象,确保了机床的工作稳定性,外形简洁美观。
机械挠度自动补偿机构,消除了滑块变形对工件质量的影响,数控系统自动调整补偿量,操作方便准确。
数控系统采用荷兰Delem等品牌折弯机专用数控系统。

标准配置介绍

折弯模具

用户可根据需求自由选择双V同芯模具和多V模具,也可定制模具。模具由锻造加工而成,精度高,硬度高,耐磨,耐冲击。

高精密光栅尺

采用高精密光栅尺作为位移传感器,安装在C型板上,用来检测油缸位置,反馈精度高达0.001mm,能辅助更好的控制折弯角度。

伺服泵系统

伺服泵系统是按需供油,大大提高了节能效果。伺服泵系统仅在需要时才旋转,噪音综合下降30%。

机械补偿工作台(V轴)

采用数控精度较高的机械挠度补偿,由于补偿点较多,折弯机在工作中折弯工件时实现线性补偿,可以提高工件的折弯效果。具有免维护,补偿更准确的特点。

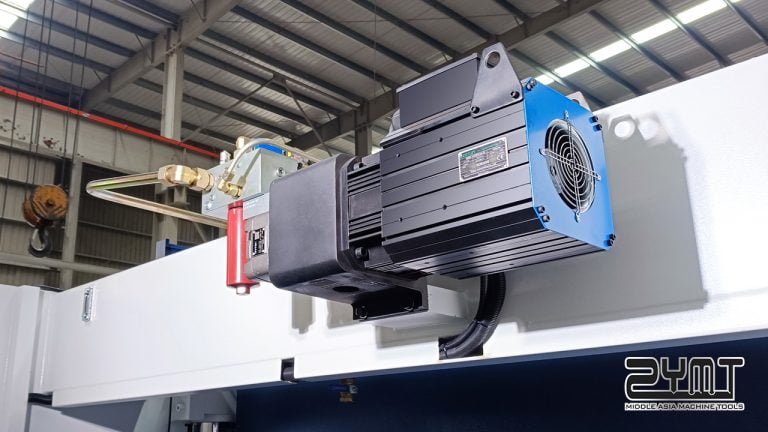

伺服主电机

电气箱

Delem DA-53T数控系统

– 10.1″ 高分辨率真彩TFT显示屏
– 最多4轴控制 (Y1,Y2 + 2 个辅助轴)
– 挠度补偿控制
– 具有模具 / 材料 / 产品库
– 支持伺服或变频控制
– 先进的Y轴控制算法
– 网络双机联动 (选配)
– USB 外设接口
– Profile-53TL 离线编程软件

6+1+2轴数控后挡料精确后定位

X轴采用直线导轨、滚珠丝杆、伺服电机驱动,保证X轴的精准定位。 R轴采用大功率伺服电机驱动,直线导轨和滚珠丝杆,具有快速响应,定位精准的特点。

数控挡指Z1、Z2

中间位置采用两个数控挡指,可系统编程控制位置,挡指定位准,速度快。

R轴精准同步结构

采用高硬实心钢杆作为动力传动,直齿齿轮辅助同步定位,高强度螺丝强固连接部件,具有同步精准,响应快,故障率低,维修方便,内应力低的特点。

X轴伺服电机

采用工业级无刷伺服电机驱动X轴,配合静音同步带,具有同步精准的特点。

SVP伺服泵控优势:

节约电能:伺服泵系统是按需供油,大大提高了节能效果。
降低噪音:伺服泵系统仅在需要时才旋转,噪音综合下降30%。
降低油温:采用扭矩限制和模拟量速度的控制方式,消除阀的截流与溢流,大幅降低油液温度

用电量
100 %
噪音
100 %

选配介绍

多V模具

用户可根据需求选择模具的规格。模具由锻造加工而成,精度高,硬度高,耐磨,耐冲击。

随动前托料

可配备随动前托料机,在折弯薄板或者较宽板时,可以防止工件变形,保证加工精度。

工业空调机

选用性能优良的工业空调,给电器箱的电气元件提供相对低温的工作运行环境。

DSP激光保护

一旦有遮挡物进入保护区,机器立即停止,保护了折弯操作工人身安全,避免事故发生。

光电保护(安全光幕)

输出触点串联互检,安全性能高。良好的抗光干扰能力,保护了折弯操作工人身安全。

折弯机保护装置

多种操作模式如“正常模式”、“折盒模式”和“抑制模式”,满足加工不同形状零件的安全保护要求。

模具液压夹紧

可实现3秒夹紧所有上下模具,模具即装即用,可在夹具任意位置被夹紧,提升装模效率30%。

液压油风冷却器

由热交换效率高的铝合金材料制成。以空气为冷却源,高效节能环保。

加大开启高度和加高型模具

用户可定制滑块开启高度,用以制作非常规产品。

ZYB系列技术参数

型号公称力折弯长度立柱间距喉口深度滑块行程装模高度主电机功率重量(约)外形尺寸后挡料类型
ZYB(KN)(mm)(mm)(mm)(mm)(mm)(KW)(Ton)(mm)
63t/25006302500200035015035055.83100*1500*23004+1+2 (Y1, Y2, X,R)+V+Z1,Z2
100t/32001000320027004002004208.78.53700*1600*2500
100t/40001000400035004002004208.7104500*1600*2500
125T/320012503200270040020042010.89.53700*1600*2500
125T/400012504000350040020042010.812.54500*1600*2500
160T/320016003200270040020042013.2113700*1650*2600
160T/400016004000350040020042013.212.54500*1650*2600
200T/320020003200270040020042013.2143700*1700*2700
200T/400020004000350040020042013.213.54500*1700*2700
250t/320025003200270040020042016.715.53700*1700*27604+1 (Y1, Y2, X,R)+V
300T/320030003200270040030050021.416.83700*1800*2900
400T/400040004000310040030060026.9314500*2450*3500
500T/600050005000450050030060037506500*2800*4500
600T/600060006000490050030060045606500*2900*5100
800T/600080006000420060040080055906500*2950*5300
参数如有变动,恕不另行通知,以上机型可采用双机联动。
