WC67Y

系列(E21) 液压板料折弯机

产品特点:

采用大型落地螳铣床对折弯机机架进行整体加工。
锻压材质轴体,刚性大弹性好,有微调装置,抗偏载弱。
用户可定制模具分段10,15,20,30,50,100,300(cm)。
采用ESTUN品牌系统,供用户选配。
采用滚珠丝杆及直线导轨,由伺服电机驱动,后挡料定位快速精准。
挡指高度由整体调节设计,可手动调节挡指高度。
提高更换模具更换速度,提升工作效率。

标准配置介绍

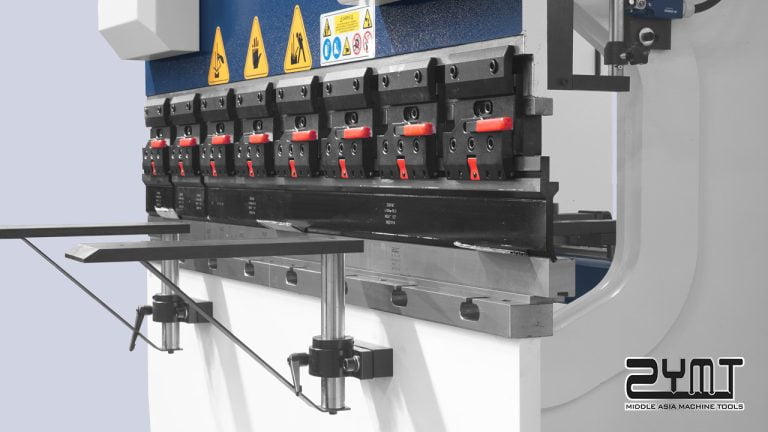

折弯模具集成

用户可根据需求自由选择双V同芯模具和多V模具,也可定制模具。模具由锻造加工而成,精度高,硬度高,耐磨,耐冲击。配有托料架。

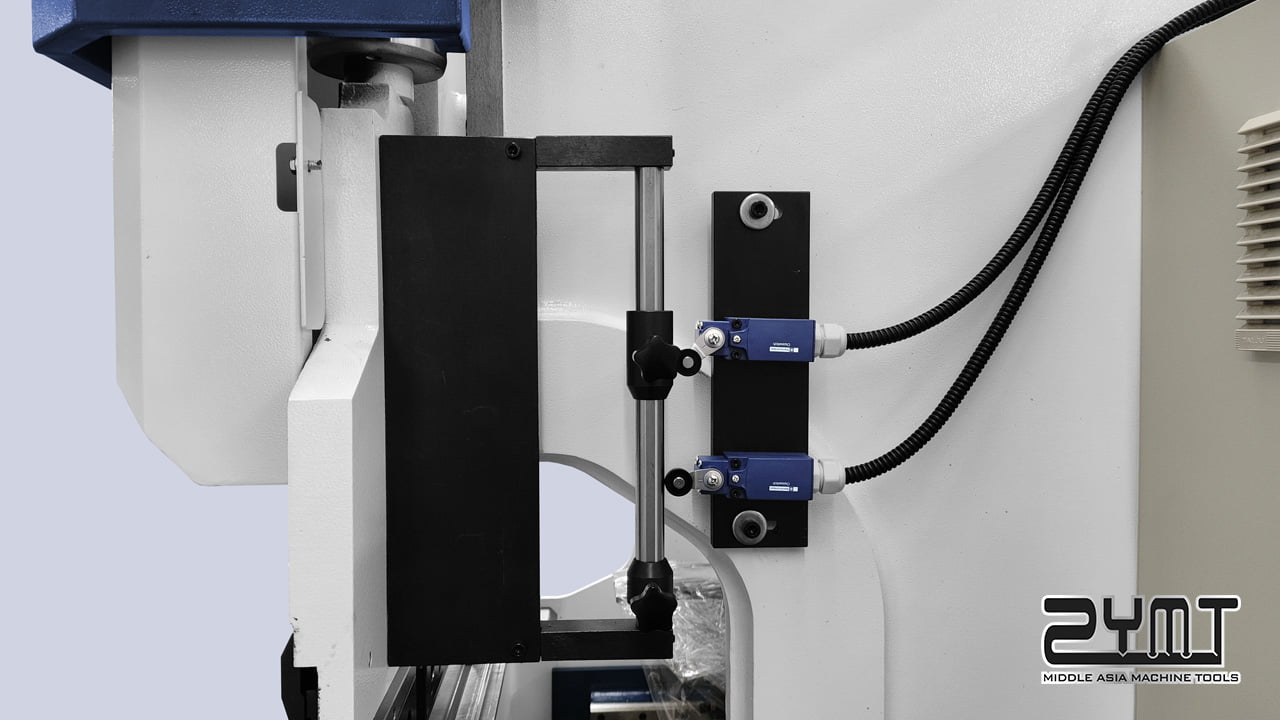

滑块返程位置及慢下位置调节

滑块的返程及慢下位置集成在一起调节,简单快捷,并采用工业级触发开关,稳定耐用。

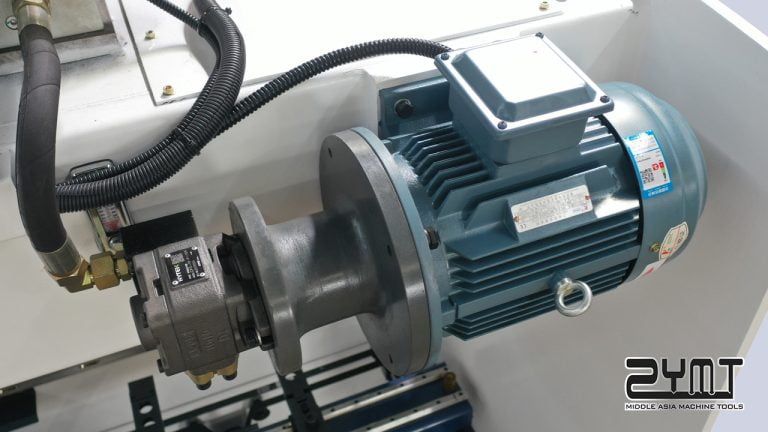

主电机+海特克油泵

采用品牌铜芯电机和液压泵组合的动力系统,稳定耐用。

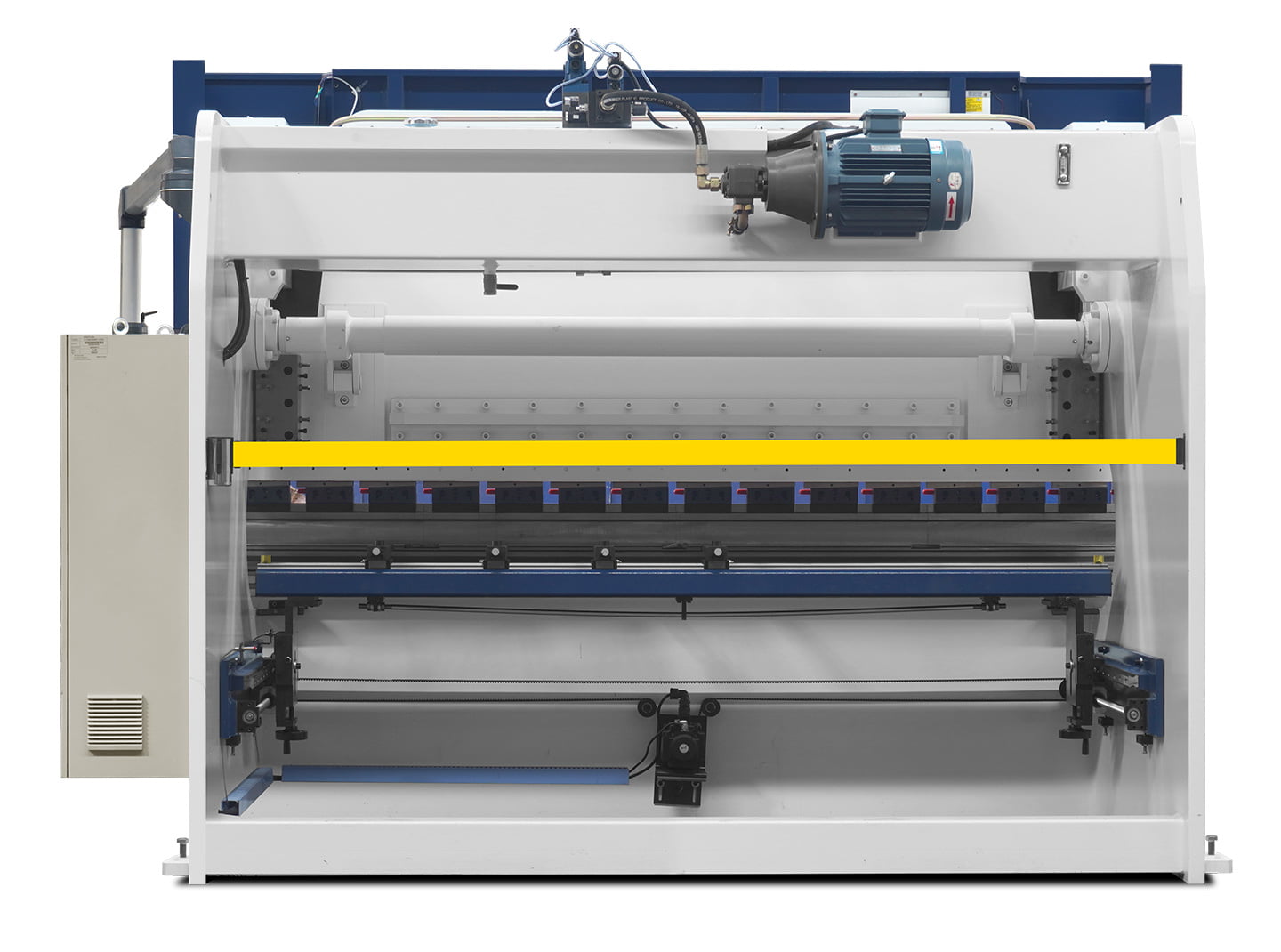

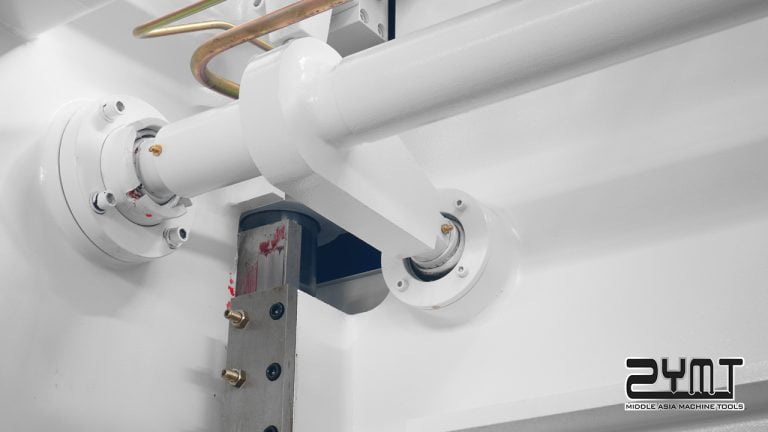

高强度扭轴同步结构

采用机械式同步机构,结构简单、稳定可靠,具有本机器所需的同步精度,一般不需经常维修能保持长期使用。

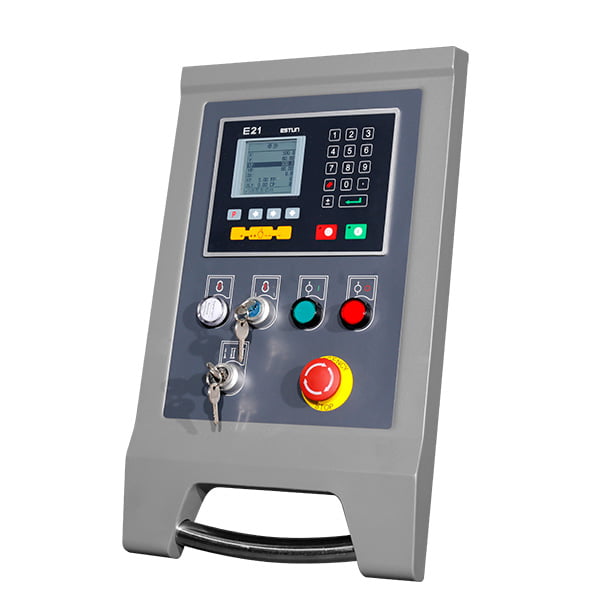

E21数控系统介绍
  • 液晶高清显示。
  • 控制后挡料轴(X)和挡块轴(Y)。
  • 自动进行快速移动和低速定位。
  • X/Y轴独立的手动移动功能。
  • 折弯计数功能。
  • 自由设置比例因子。
  • 多工步一次编程,程序自动运行,连续定位。
  • 断电记忆挡料和挡块的位置、程序、参数。
  • 自动退让功能,避免后挡料与工件的干涉。
  • 单向定位功能,消除丝杆传动间隙。
  • 公/英制转换功能。

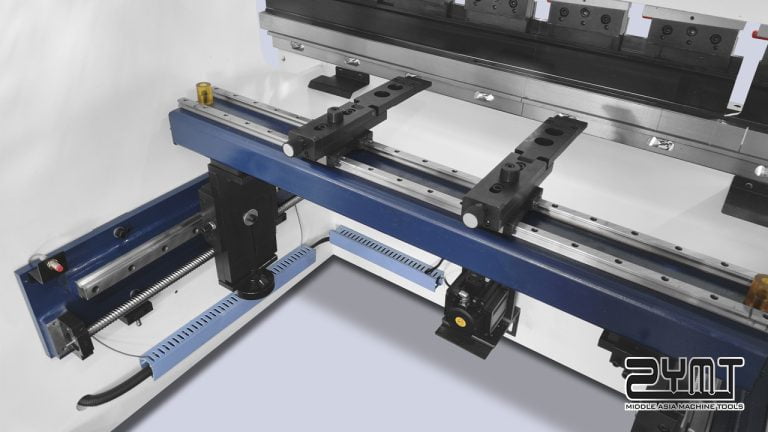

数控后挡料精确后定位

X轴采用直线导轨、滚珠丝杆、由电机驱动,保证X轴的快速定位。

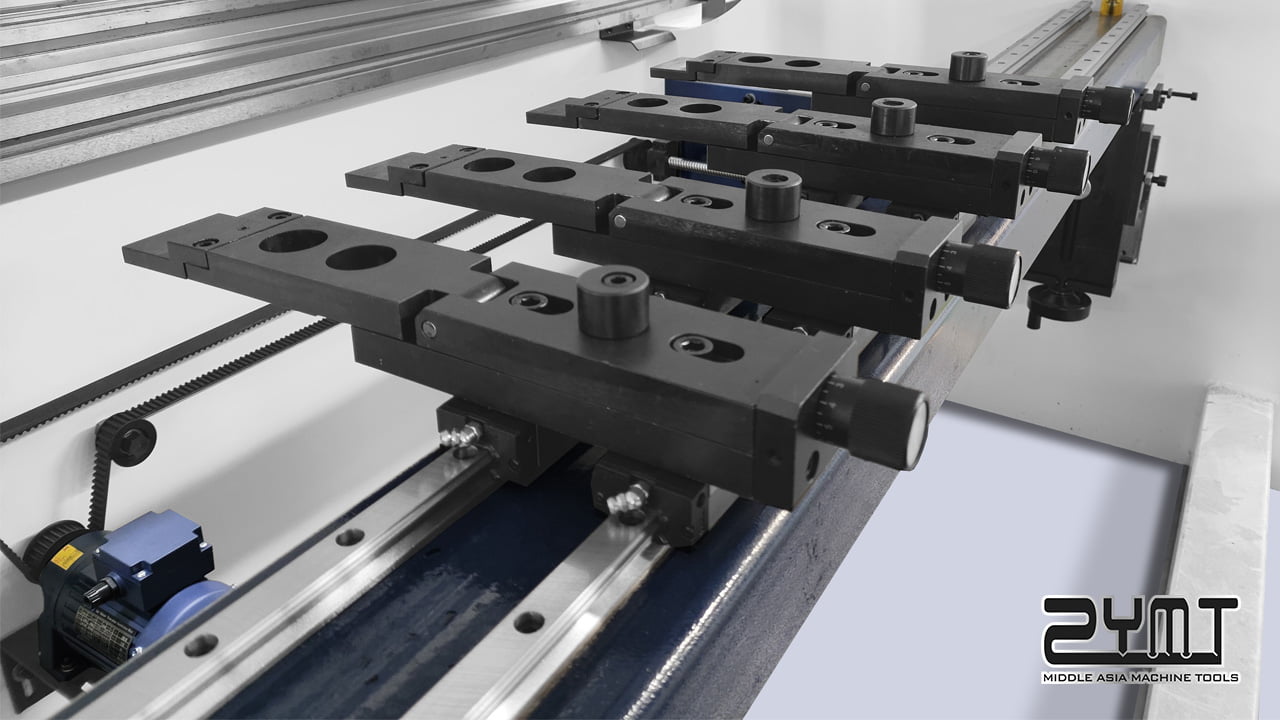

高精度挡指

每台折弯机配有多个高精度挡指,挡指具有微调装置;横梁上配有双直线导轨,使挡指达到更高的精度。

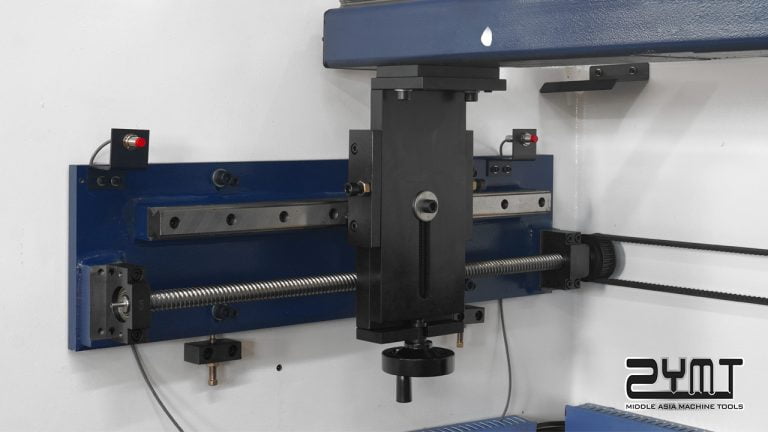

手动调节横梁高度

采用手轮调节横梁高度,高强度螺丝强固连接部件,并配有位置锁定螺丝。

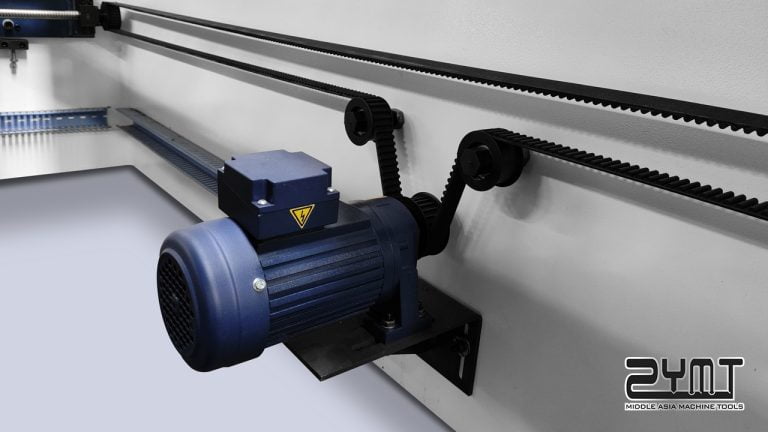

X轴电机

采用工业级电机驱动X轴,配合静音同步带,变频器驱动,定位快速准确。

选配介绍

挠度补偿工作台(手动)

采用手动式机械挠度补偿,有数字显示补偿量,提高工件的折弯效果,具有免维护,补偿准确的特点。

多V模具

用户可根据需求选择模具的规格。模具由锻造加工而成,精度高,硬度高,耐磨,耐冲击。

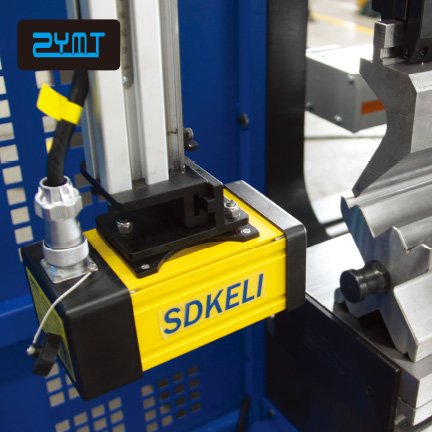

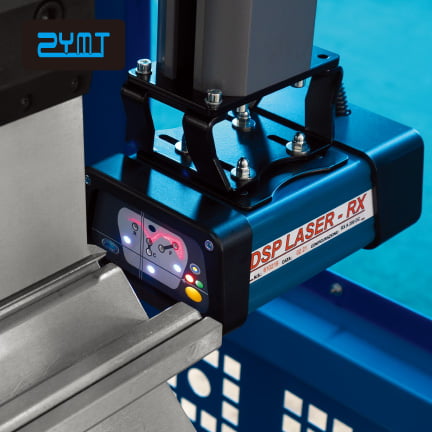

DSP激光保护

一旦有遮挡物进入保护区,机器立即停止,保护了折弯操作工人身安全,避免事故发生。

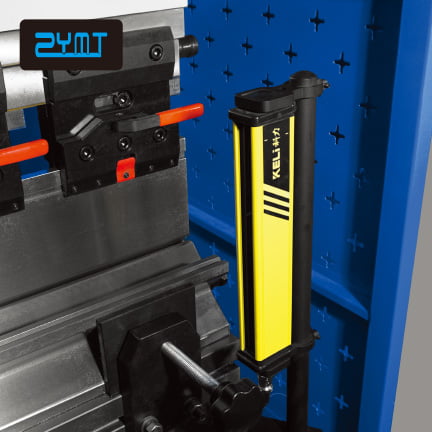

光电保护(安全光幕)

输出触点串联互检,安全性能高。良好的抗光干扰能力,保护了折弯操作工人身安全。

工业空调机

选用性能优良的工业空调,给电器箱的电气元件提供相对低温的工作运行环境。

折弯机保护装置

多种操作模式如“正常模式”、“折盒模式”和“抑制模式”,满足加工不同形状零件的安全保护要求。

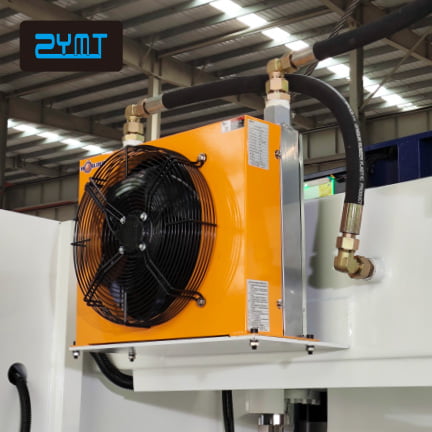

液压油风冷却器

由热交换效率高的铝合金材料制成。以空气为冷却源,高效节能环保。

加大开启高度和加高型模具

用户可定制滑块开启高度,用以制作非常规产品。

WC67Y/K系列技术参数

型号公称压力工作台长度立柱间距喉口深度滑块行程最大开启高度主电机功率机器重量外形尺寸
(KN)(mm)(mm)(mm)(mm)(mm)(kw)(吨)LxWxH(mm)
30T/1600300160012001809028041.81900*1200*1850
40T/16004001600120022011033042.41900*1300*2000
40T/2200400220016502201103305.52.52500*1300*2050
40T/2500400250019802201103305.52.72800*1300*2050
50T/2200500220016502201103305.52.62500*1300*2050
50T/2500500250019802201103305.52.82800*1300*2050
63T/2500630250019802601203505.53.82800*1400*2150
63T/3200630320026552601203505.54.33500*1400*2150
80T/2500800250019803201203807.54.52800*1500*2300
80T/3200800320026553201203807.55.43500*1500*2300
80T/4000800400033553201203807.56.84300*1500*2300
100T/25001000250019803201504107.55.22800*1600*2300
100T/32001000320026553201504107.56.23500*1600*2400
100T/40001000400033553201504107.57.64300*1600*2400
125T/2500125025001980320150410115.42800*1600*2300
125T/3200125032002655320150410116.43500*1600*2400
125T/4000125040003355320150410117.84300*1600*2400
160T/32001600320026553202004701193500*1750*2550
160T/40001600400033553202004701110.34300*1750*2550
160T/500016005000400032020047011145300*1850*2950
160T/60001600600050003202004701116.86300*1850*2950
200T/3200200032002655320200470119.63500*1750*2550
200T/40002000400033553202004701110.84300*1750*2550
200T/500020005000400032020047011155300*1850*2950
200T/60002000600050003202004701117.36300*1850*2950
250T/320025003200252040025053018.515.83500*1850*3250
250T/400025004000292040025053018.517.84300*1850*3250
250T/500025005000400040025053018.520.55300*1950*3350
250T/600025006000500040025053018.5236300*1950*3350
300T/32003000320025204002505402217.53500*1950*3300
300T/400030004000292040025054022194300*1950*3300
300T/500030005000400040025054022235300*2050*3400
300T/60003000600050004002505402226.56300*2050*3400
400T/400040004000292040025054030224300*2150*3400
400T/500040005000400040025054030295300*2250*3400
400T/600040006000500040025054030346300*2250*3400
参数如有变动,恕不另行通知,以上机型可采用双机联动。
